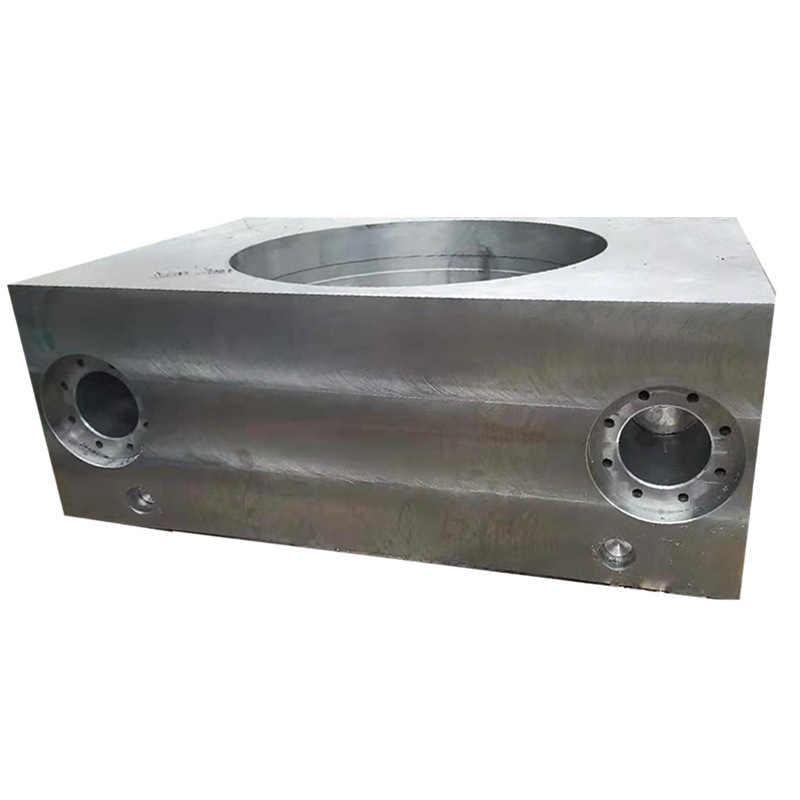

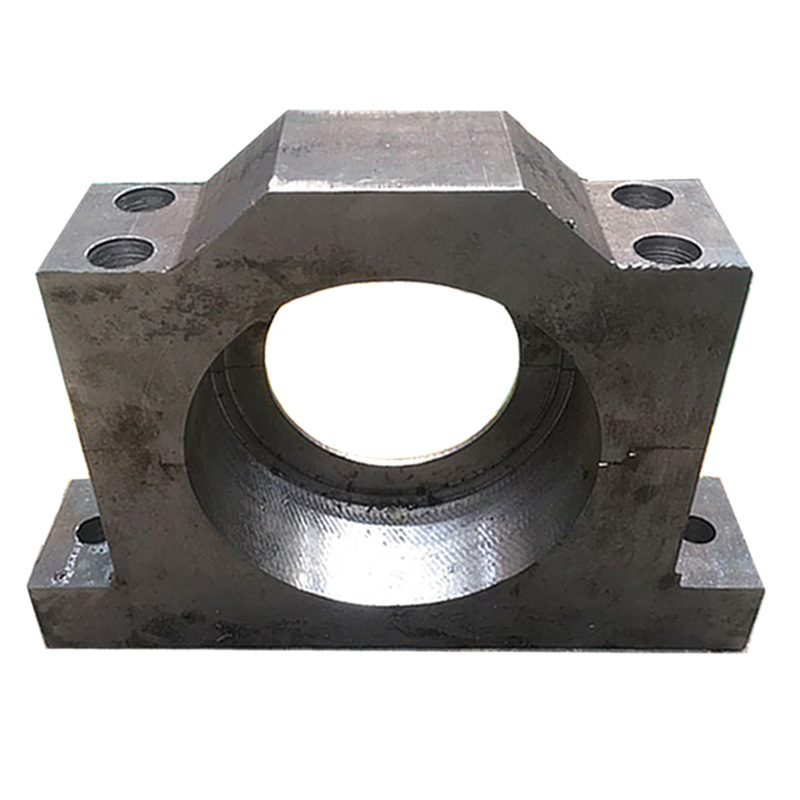

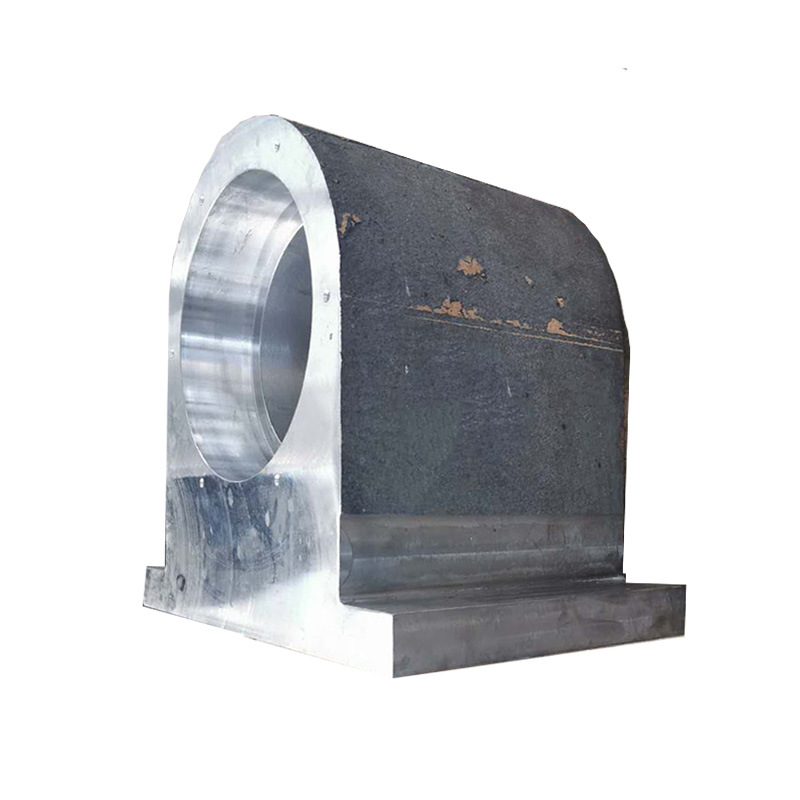

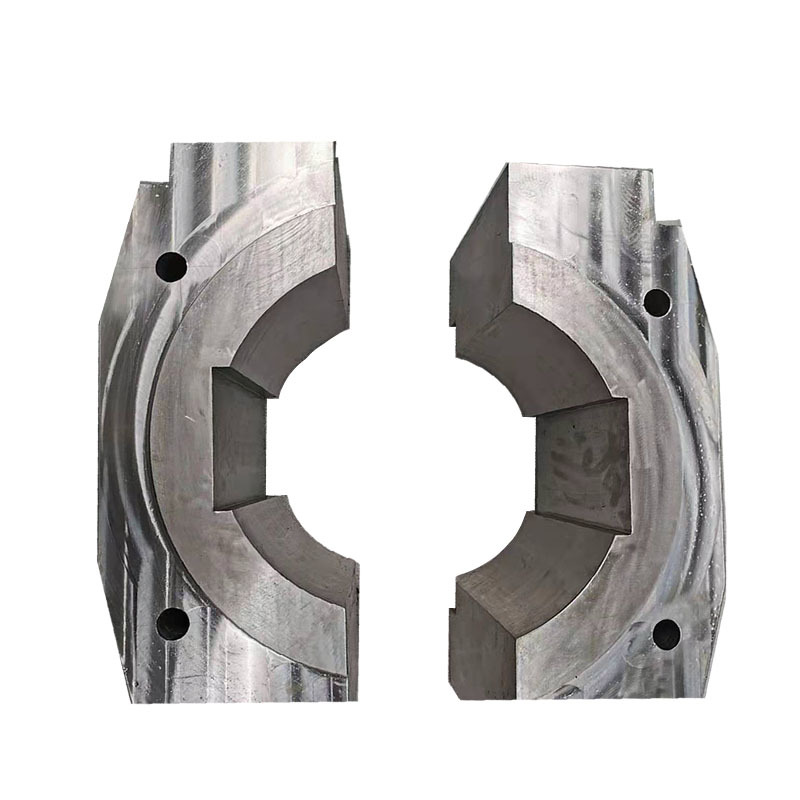

轴承座加工是一个较为复杂的机械加工过程，以下是详细介绍：
一、加工前准备
- 设计图纸解读
- 仔细分析轴承座的设计图纸，明确其尺寸精度要求、形状公差、位置公差以及表面粗糙度等关键技术指标。例如，对于高精度的轴承座，其轴承安装孔的圆柱度可能要求在微米级别，这就需要在加工过程中采用合适的工艺和设备来保证。
- 确定各个加工面之间的相互关系，如基准面的选择。通常会选择轴承座的底面或者某个侧面作为加工基准，后续的加工尺寸都以此为参考进行测量和控制。
- 材料准备
- 根据轴承座的使用要求选择合适的材料。常见的材料有铸铁（如灰铸铁 HT200）、铸钢（如 ZG230 - 450）和球墨铸铁（如 QT400 - 18）等。铸铁具有良好的减震性和耐磨性，适用于一般工况下的轴承座；铸钢则强度较高，可用于承受较大载荷的场合。
- 检查材料的质量，确保材料无明显的缺陷，如气孔、裂纹等。对于毛坯材料，还需要考虑余量是否足够，一般铸造毛坯的加工余量在 3 - 5mm 左右，具体根据轴承座的尺寸和精度要求而定。
- 加工设备选择
- 对于粗加工，如去除大量毛坯余量，可以选择普通车床、铣床等设备。例如，在车床上可以对轴承座的外圆进行粗车，提高加工效率。
- 精加工设备则需要具有较高的精度，如数控加工中心。它能够精确地控制刀具的运动轨迹，实现复杂形状的加工和高精度尺寸的控制。对于高精度的轴承座安装孔，使用加工中心可以通过镗削加工保证其尺寸精度和圆柱度。
二、加工工艺过程
- 粗加工阶段
- 划线：如果是毛坯件，首先要进行划线。在轴承座毛坯表面划出加工余量的界限，确定各加工面的位置。例如，对于具有复杂外形的轴承座，通过划线来确定轴承安装孔、油孔以及连接螺栓孔等位置的大致轮廓。
- 切割余量：使用切割设备（如锯床）或者在车床上采用切断刀将多余的材料切除，使毛坯初步接近成品的形状。例如，将过长的轴颈部分切除，为后续的精加工留出合适的余量。
- 粗铣、粗车：在铣床和车床上对轴承座的各个平面和外圆进行粗加工。粗铣平面时，一般采用较大的切削深度和进给量，快速去除余量，但加工精度较低。粗车外圆时，同样采用较大的切削参数，将外圆尺寸加工到接近最终尺寸，留 0.5 - 1mm 的精加工余量。
- 精加工阶段
- 精铣平面：采用较小的切削深度（一般在 0.1 - 0.3mm）和进给量，使用高精度的铣刀对轴承座的安装平面等关键平面进行精加工。精铣后的平面粗糙度可以达到 Ra1.6 - Ra0.8μm，保证平面的平整度和与其他部件的贴合精度。

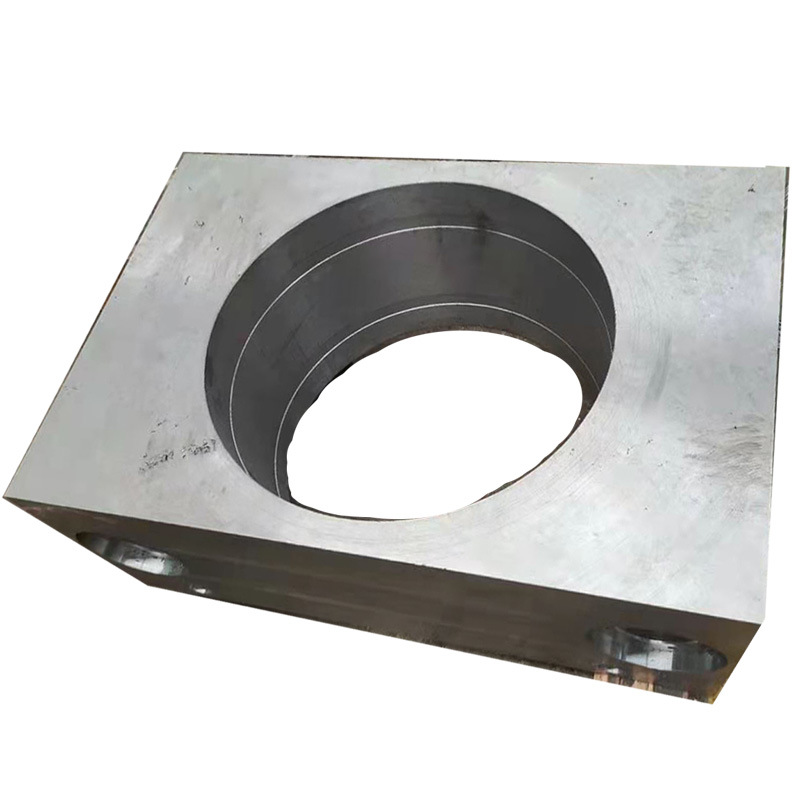

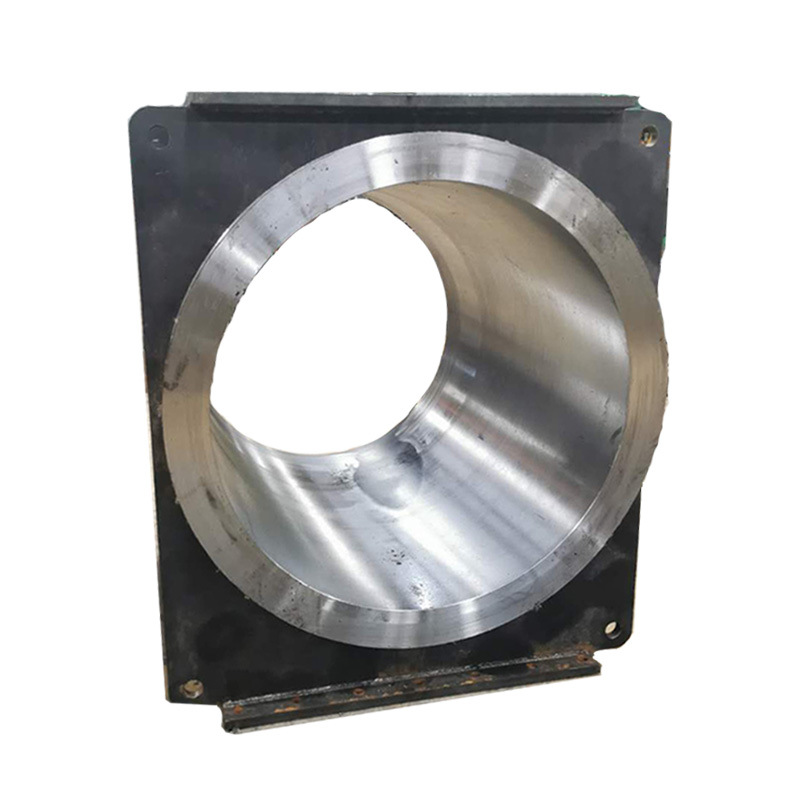

- 精镗孔：对于轴承座的轴承安装孔，精镗是关键的加工工序。使用高精度的镗刀，在镗床上或者加工中心上进行加工。通过精确控制镗刀的径向和轴向进给，保证孔的尺寸精度、圆柱度和直线度。例如，对于高精度的滚动轴承安装孔，其尺寸公差可以控制在 ±0.01mm 以内，圆柱度不超过 0.002mm。
- 钻孔、攻丝：加工轴承座上的油孔、连接螺栓孔等。钻孔时要保证孔的位置精度，可采用钻模进行定位。攻丝操作要注意丝锥的正确使用，保证螺纹的质量。
- 表面处理阶段
- 热处理：根据轴承座的工作要求，可能需要进行热处理。例如，对于承受较大冲击载荷的轴承座，可以进行调质处理，提高其综合力学性能。调质处理一般是淬火后高温回火，使材料的硬度和韧性达到较好的平衡。
- 表面涂覆：为了提高轴承座的耐腐蚀性和耐磨性，可进行表面涂覆处理。如采用电镀铬、镀锌等方法。电镀铬后的轴承座表面硬度高、耐磨性好，并且具有良好的装饰性。
三、质量检测
- 尺寸精度检测
- 使用量具如卡尺、千分尺、内径量表等对轴承座的各个尺寸进行测量。对于外圆尺寸，千分尺可以精确测量到 0.01mm；对于内径尺寸，内径量表能够准确测量孔径偏差。将测量结果与设计图纸要求进行对比，判断是否合格。
- 形状公差检测
- 对于平面度检测，可以使用平尺和塞尺。将平尺放在平面上，用塞尺测量平尺与平面之间的间隙，从而判断平面的平整度。对于圆柱度检测，可使用圆度仪，通过测量轴承座安装孔在不同截面的圆度来确定圆柱度是否符合要求。
- 位置公差检测
- 对于孔的位置精度检测，可采用坐标测量仪（CMM）。它能够精确测量孔与基准面之间的位置关系，如平行度、垂直度等位置公差。例如，轴承座安装孔与底面的平行度要求在 0.02mm 以内，可以通过坐标测量仪进行准确测量和判定。
四、装配与调试
- 零件清洗
- 在装配前，要对轴承座和与其配合的零件（如轴承、轴等）进行清洗。使用清洗液（如煤油、专用金属清洗剂等）去除零件表面的油污、铁屑等杂质，保证装配质量。
- 装配过程
- 按照设计要求，将轴承安装到轴承座中。对于滚动轴承，要注意安装方向和预紧力的控制。在安装过程中，可以采用专用的轴承安装工具，如轴承加热器、压力机等，避免损坏轴承。
- 将装配好轴承的轴承座安装到相应的设备或结构中，确保连接螺栓的拧紧力矩符合要求，保证轴承座的安装位置准确。
- 调试阶段
- 装配完成后，对设备进行调试。检查轴承座在运转过程中的稳定性、轴承的润滑情况以及是否有异常振动和噪声。如果发现问题，需要及时调整轴承座的安装位置或者检查轴承的配合情况等，直到设备正常运转。
